Diseño de un cajón ventilado para subwoofer de 12 pulgadas Pioneer TS-A30S4

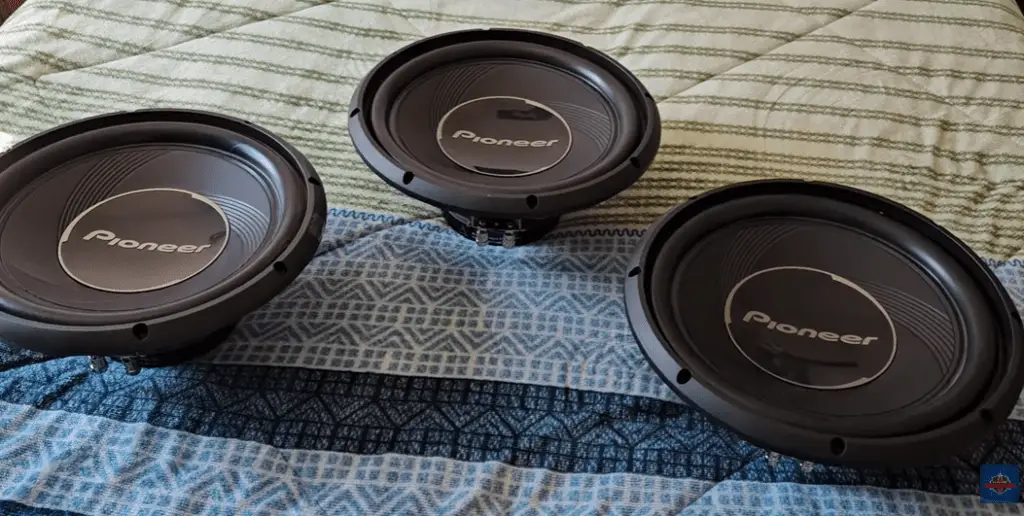

En el mundo del car audio, el diseño del cajón para un subwoofer es tan importante como el propio subwoofer. Un mismo modelo puede ofrecer resultados muy distintos dependiendo del volumen, la sintonía y el tipo de ventilación que se utilice. En esta reseña se presenta el diseño y las pruebas realizadas a un cajón ventilado pensado para un subwoofer de 12 pulgadas, utilizando como referencia el Pioneer TS-A30S4, un modelo muy popular entre quienes buscan iniciarse en sistemas de graves más elaborados.
Este diseño no pretende ser una receta universal, ya que cada subwoofer tiene parámetros específicos que conviene respetar. Sin embargo, sí es una excelente base para entender cómo influyen el volumen, la entonación y las salidas de aire cuando se busca un balance entre presión sonora y respuesta general.
Concepto general del cajón
El cajón fue diseñado con un volumen neto de dos pies cúbicos, entonado a 40 Hz, una frecuencia bastante común cuando se busca un grave con buena presencia y facilidad para escucharse dentro del vehículo. Es importante aclarar que este volumen neto ya considera tanto el espacio ocupado por el subwoofer como el de las salidas de aire, algo que muchas veces se pasa por alto cuando se construyen cajones por primera vez.
Para llegar a este volumen real, se partió de un volumen total aproximado de 2.4 pies cúbicos, del cual se restaron los desplazamientos internos. El subwoofer Pioneer TS-A30S4 ocupa 0.046 pies cúbicos, mientras que las dos salidas de aire tienen un volumen combinado de 0.28 pies cúbicos. Al descontar estos valores, el volumen útil final queda muy cercano a los dos pies cúbicos planeados desde el inicio.
Este tipo de cálculo es fundamental para que la entonación del cajón sea la correcta y no se desplace hacia frecuencias no deseadas.
Material y estructura del cajón
El material utilizado para la construcción es MDF de 1.9 cm de grosor, una medida estándar que ofrece rigidez suficiente para este tipo de proyectos. El MDF ayuda a reducir vibraciones no deseadas y aporta estabilidad estructural, algo clave cuando se trabaja con subwoofers de 12 pulgadas.

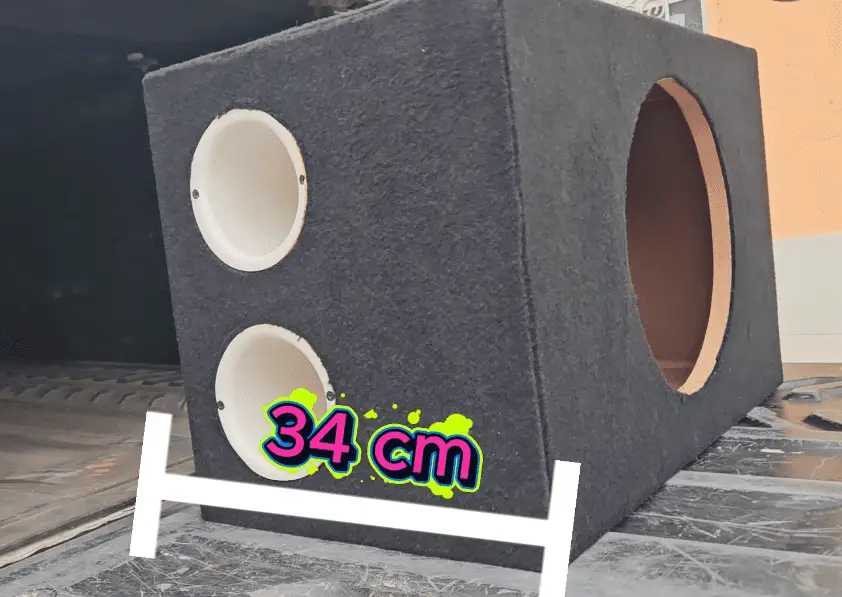

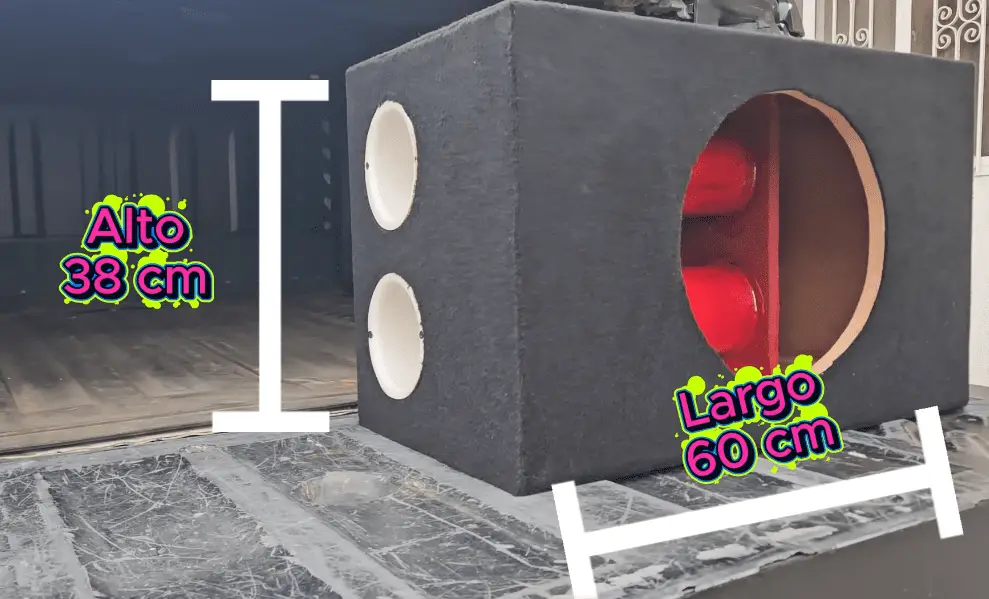

Las medidas externas del cajón son las siguientes:
- Alto: 38 cm
- Largo: 60 cm
- Fondo: 34 cm
Estas dimensiones permiten un buen aprovechamiento del espacio sin resultar excesivas, lo que facilita su uso en distintos tipos de vehículos. Además, el diseño mantiene proporciones adecuadas para evitar problemas comunes como resonancias internas marcadas o refuerzos innecesarios.
Diseño de las salidas de aire

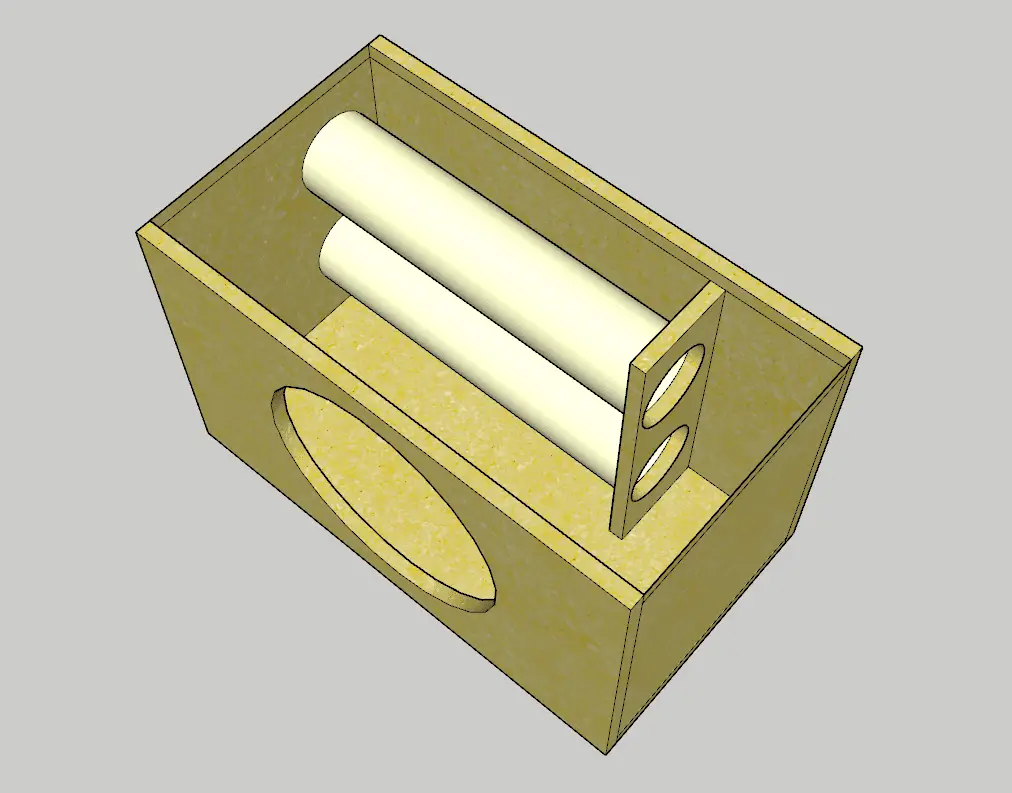

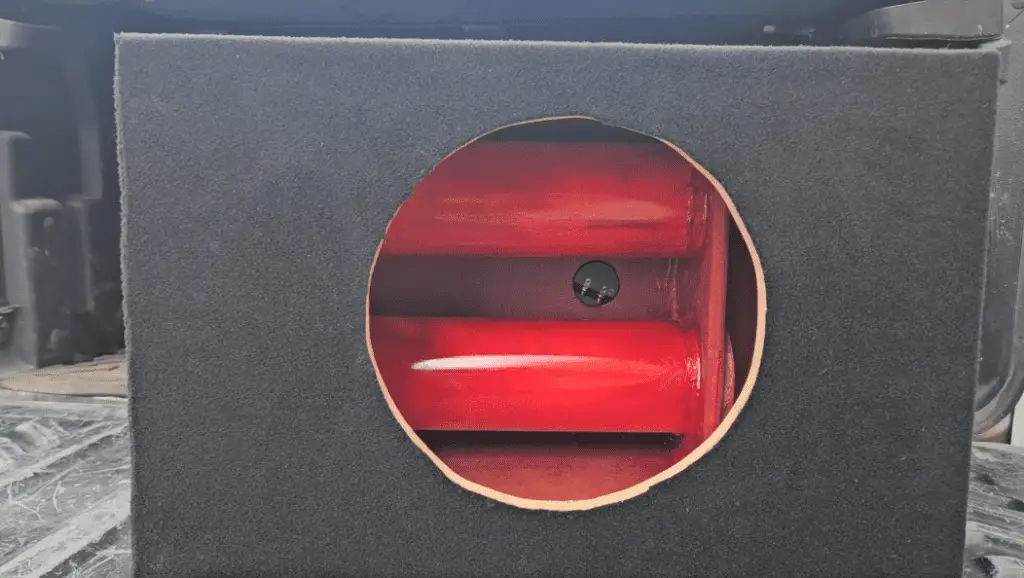

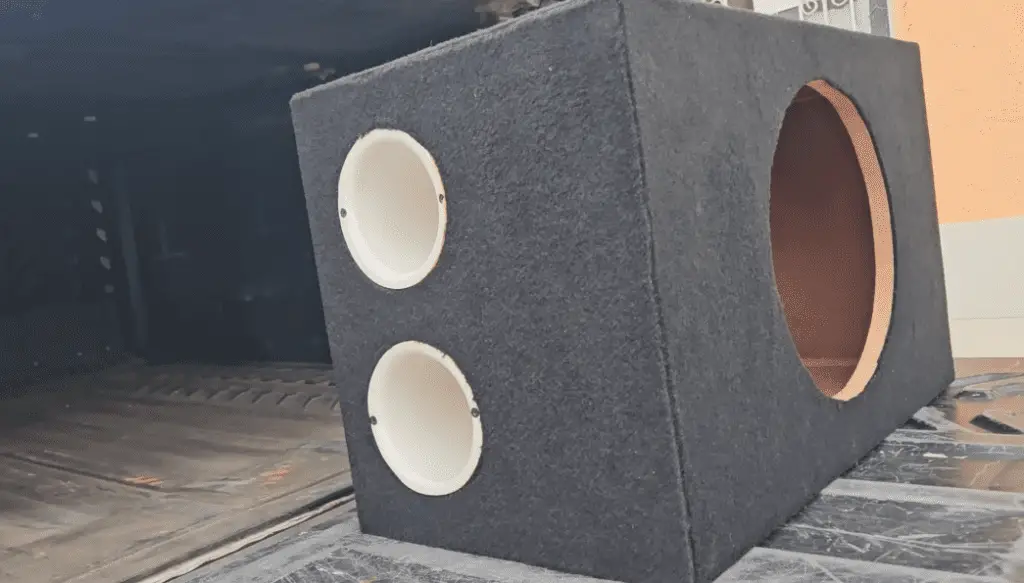

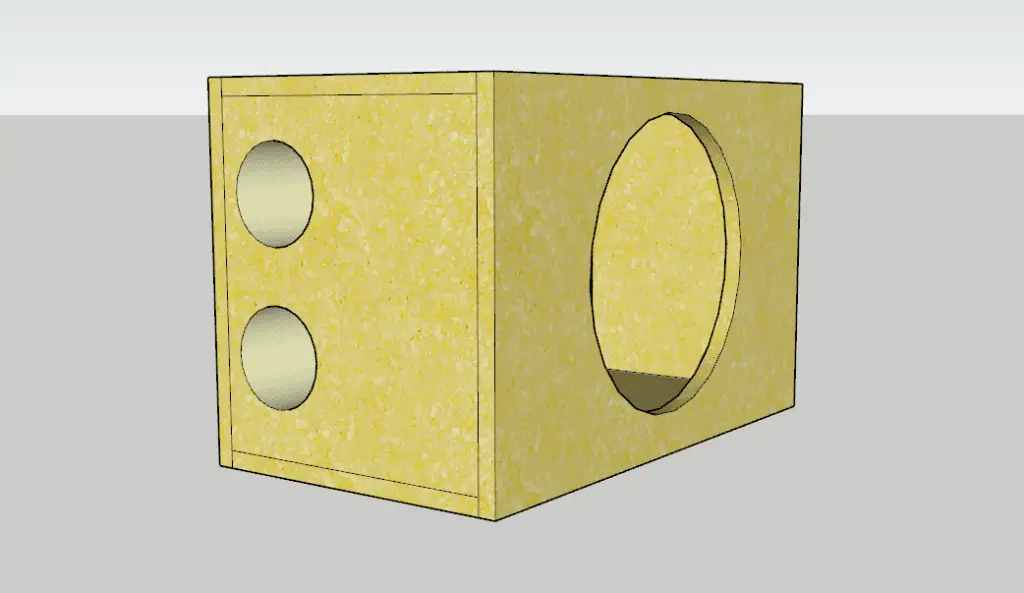

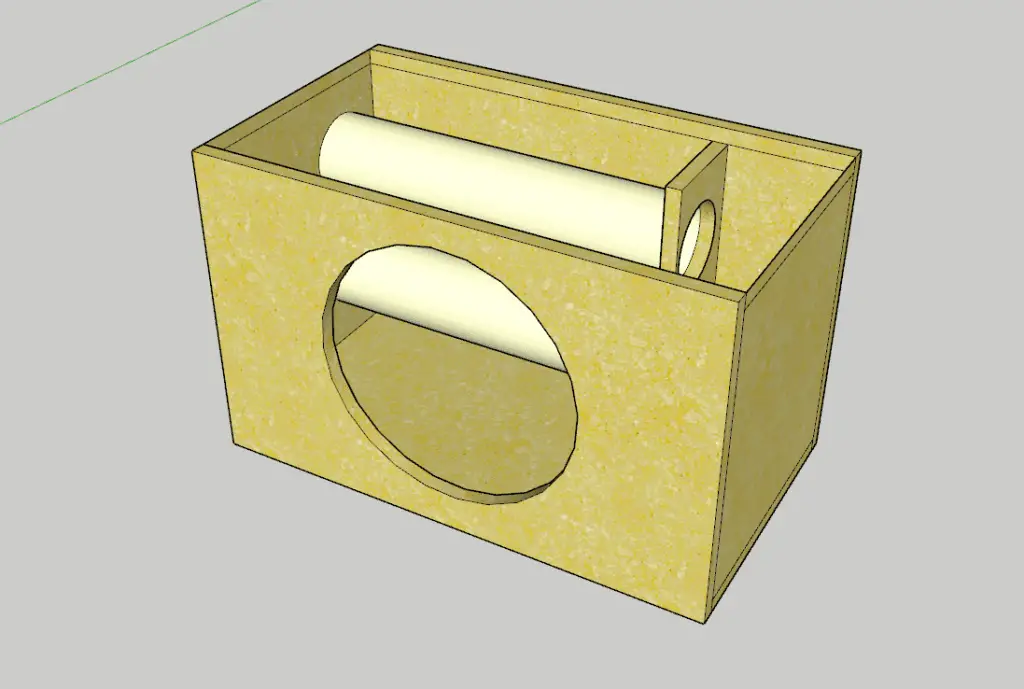

Uno de los puntos más importantes de este cajón es el sistema de ventilación. Se utilizaron dos salidas de aire circulares, cada una con un diámetro interno de 4 pulgadas y una longitud de 46.1 centímetros. Esta configuración fue calculada para lograr la entonación deseada en 40 Hz, manteniendo un flujo de aire adecuado y reduciendo la posibilidad de ruidos por turbulencia.
El uso de dos salidas, en lugar de una sola, permite repartir el flujo de aire y trabajar con un diámetro más común y fácil de conseguir. Además, ayuda a que el subwoofer se mueva de manera más controlada en frecuencias bajas, algo que se nota especialmente cuando se exige potencia.
Pruebas de presión sonora (SPL)
Una vez terminado el cajón, se realizaron pruebas para medir el SPL (Sound Pressure Level) y evaluar cómo responde el conjunto cajón–subwoofer en diferentes condiciones. Las pruebas se llevaron a cabo utilizando el subwoofer Pioneer de 12 pulgadas montado en este diseño específico.

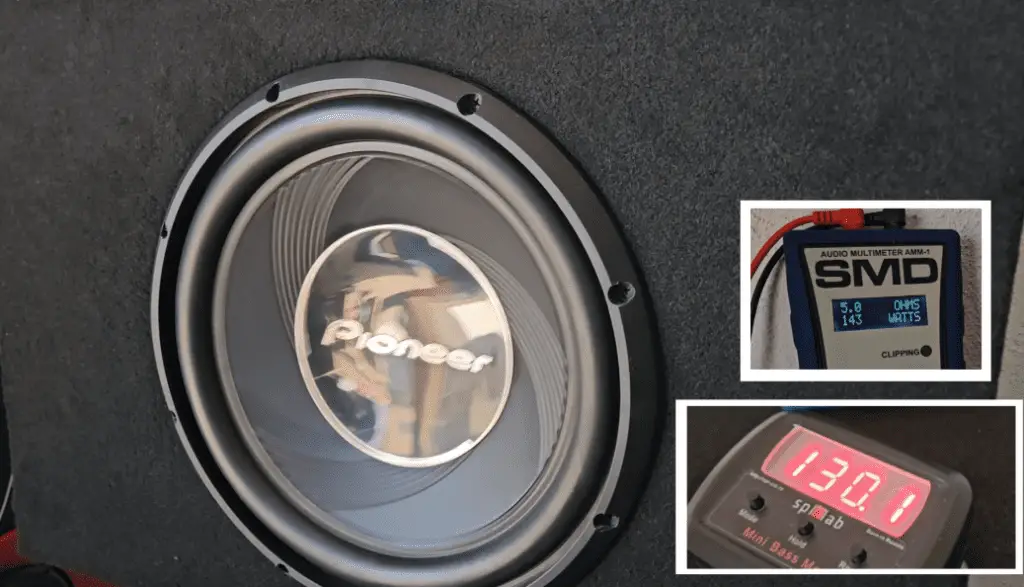

En la primera prueba se utilizó una pista musical, obteniendo un SPL de 130.1 dB utilizando únicamente 143 watts. Este resultado es interesante, ya que demuestra que el cajón permite aprovechar bien la energía disponible sin necesidad de llevar el amplificador al límite.

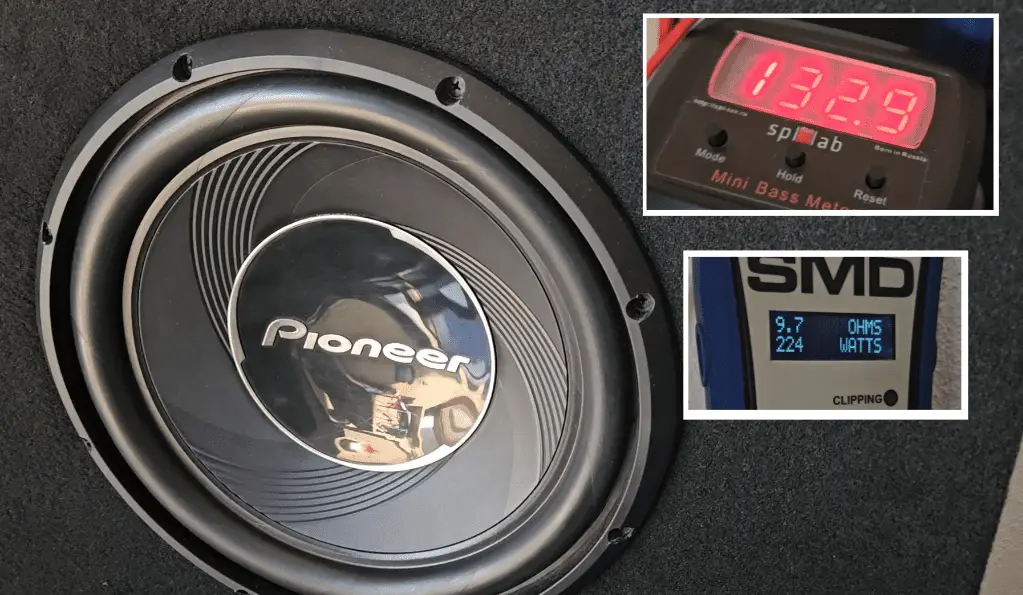

Posteriormente, se realizó una segunda prueba empleando un tono, lo cual suele arrojar cifras más altas debido a la estabilidad de la frecuencia. En este caso, el sistema alcanzó 132.9 dB con un consumo aproximado de 224 watts. La diferencia entre ambas pruebas es lógica y sirve para entender cómo cambia el comportamiento del sistema dependiendo del tipo de señal.
Interpretación de los resultados
Los valores obtenidos muestran que el cajón funciona correctamente dentro del objetivo planteado. No se trata de un diseño extremo ni enfocado exclusivamente a competencia, pero sí ofrece cifras interesantes considerando la potencia utilizada y el tipo de subwoofer.
Para alguien que va comenzando en el car audio, este tipo de resultados ayuda a comprender que un buen diseño puede marcar la diferencia incluso sin recurrir a amplificadores muy grandes. El equilibrio entre volumen, entonación y ventilación permite que el subwoofer trabaje de forma eficiente y controlada.
¿Es un cajón ideal para todos los subwoofers?
Es importante recalcar que lo ideal siempre es diseñar el cajón basándose en las especificaciones de cada subwoofer, especialmente parámetros como Fs, Vas y Qts. No todos los modelos reaccionan igual ante un volumen de dos pies cúbicos o una entonación de 40 Hz.
Dicho esto, este cajón es una muy buena opción para pruebas, aprendizaje y primeros proyectos, ya que ofrece un punto de partida sólido. Permite experimentar, medir resultados reales y entender cómo pequeños cambios pueden afectar el comportamiento del sistema.
Conclusión
Este diseño de cajón ventilado para subwoofer de 12 pulgadas demuestra que, con cálculos adecuados y una estructura bien pensada, es posible obtener resultados interesantes sin complicar demasiado el proyecto. El uso del Pioneer TS-A30S4 sirvió como referencia para mostrar cómo influyen el volumen neto, las salidas de aire y la entonación en el resultado final.
Para quienes están dando sus primeros pasos en el car audio y desean construir su propio cajón, este diseño puede ser una excelente base para aprender, probar y ajustar según sus necesidades. Entender estos conceptos desde el inicio ayuda a evitar errores comunes y a obtener un sistema que funcione de manera correcta desde el primer momento.
